加工中心空间曲线槽铣加工

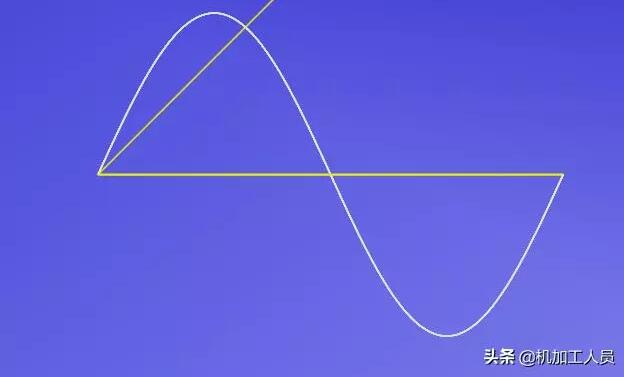

举例说明：空间曲线，Y=25*SINθ Z=5*SINθ X是自变量，每0.2变化一次

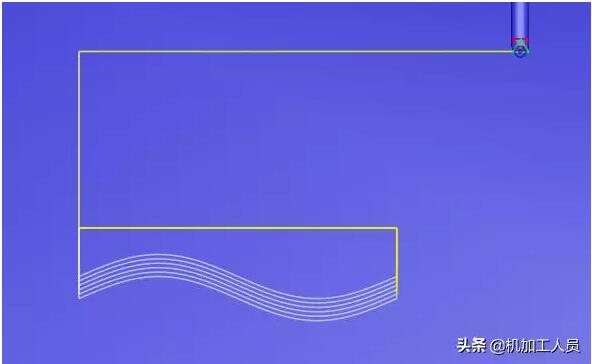

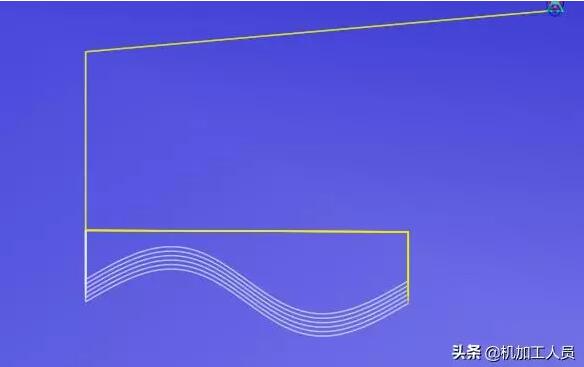

Z向在X是0的时候最深6mm，X向最大72，以直线G01来模拟曲线变化，随着X的变化，角度在发生变化，随着角度变化，Y和Z的值都在变化。

X=#24 Y=#25 Z=#26

O1115

G54 G00 X100 Y100 Z50

M03 S1000

X0 Y0 M08

#9=300

#11=1

WHILE[#11LE6] DO1

G01 Z-#11 F[#9/2]

#24=0

WHILE[#24LT72] DO2

#24=#24+0.2

#30=360*#24/72

#25=25*SIN[#30]

#26=5*SIN[#30]-#11

G01 X#24 Y#25 Z#26 F250

END2

G00 Z10

X0 Y0

#11=#11+1

END1

G00 Z50

X100 Y100 M09

M01

M05

M30
