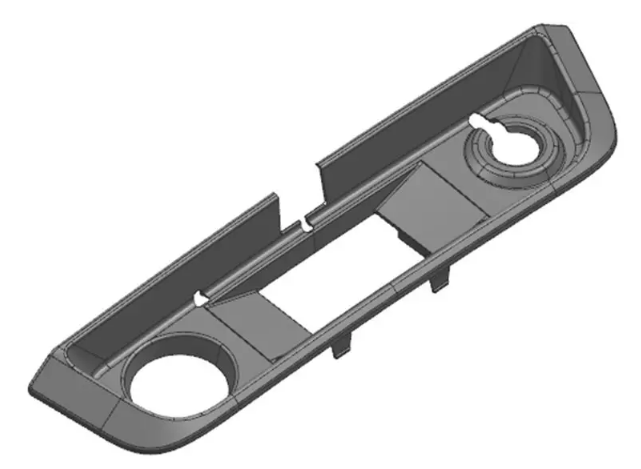

注塑?；槔锩娉鲂倍サ牟繁冉仙偌?，结构也是多样化的，本文给大家介绍一种滑块里面出斜顶的经典机构，希望起到抛砖引玉的作用。

1. 设计思路

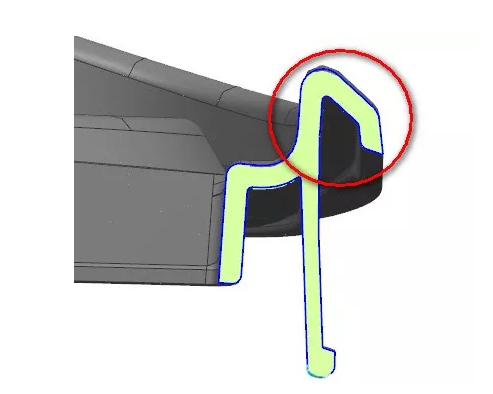

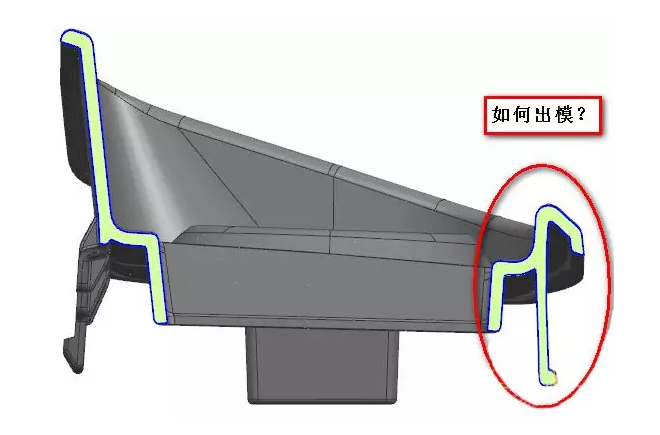

做普通滑块机构抽出，红色框的钢料卡住无法出模，必须线将红色框的钢料先脱离产品再抽离倒扣。

2. 滑块头部设计

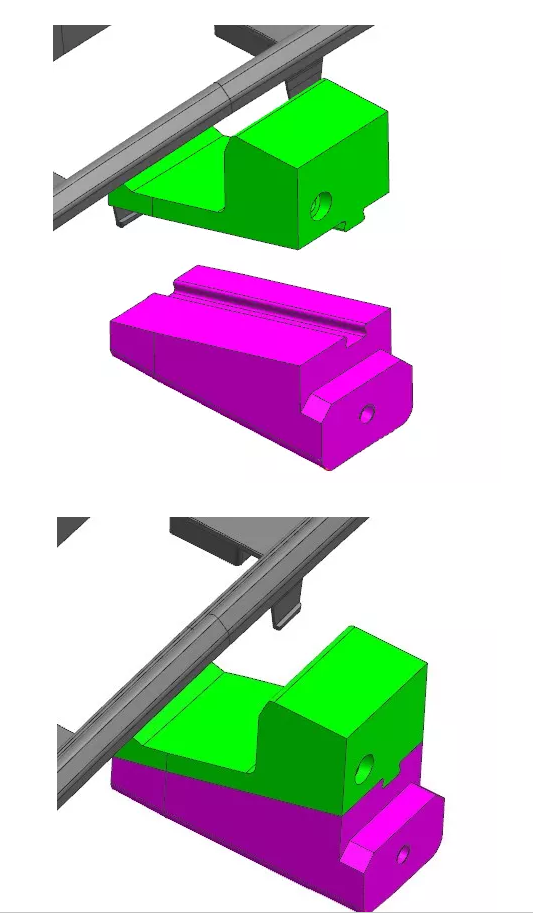

绿色为斜顶，带突出的燕尾，品红色为滑块，主要是抽出倒扣和驱动斜顶向下脱扣，燕尾槽滑配。

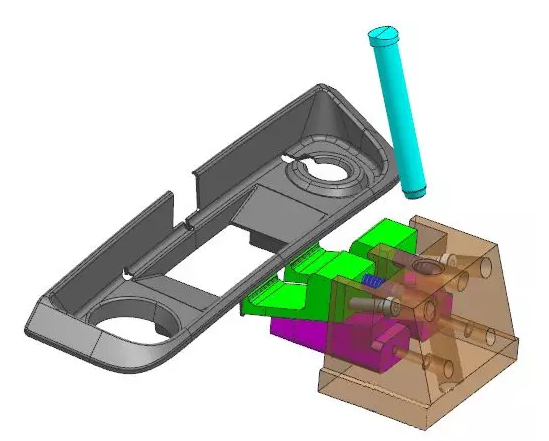

3. 滑块出斜顶机构解剖

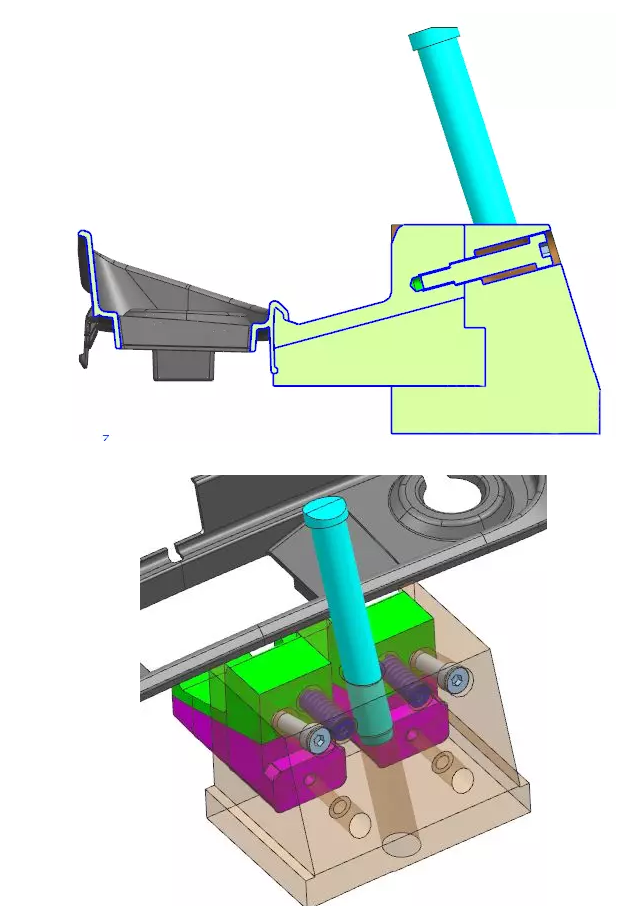

斜顶需锁一个限位螺丝，限制斜顶向下运动的距离，弹簧是为了防止斜顶跟着滑块往右边走。

4. 滑块出斜顶机构运作原理

斜导柱驱动滑块向右侧抽芯，品红色的滑块镶件驱动斜顶向下运动，同时脱离倒扣，弹簧防止斜顶跟着滑块往右边走，走到一定距离以后限位螺丝限死，斜顶同时跟着滑块抽芯。
